Massieve muur

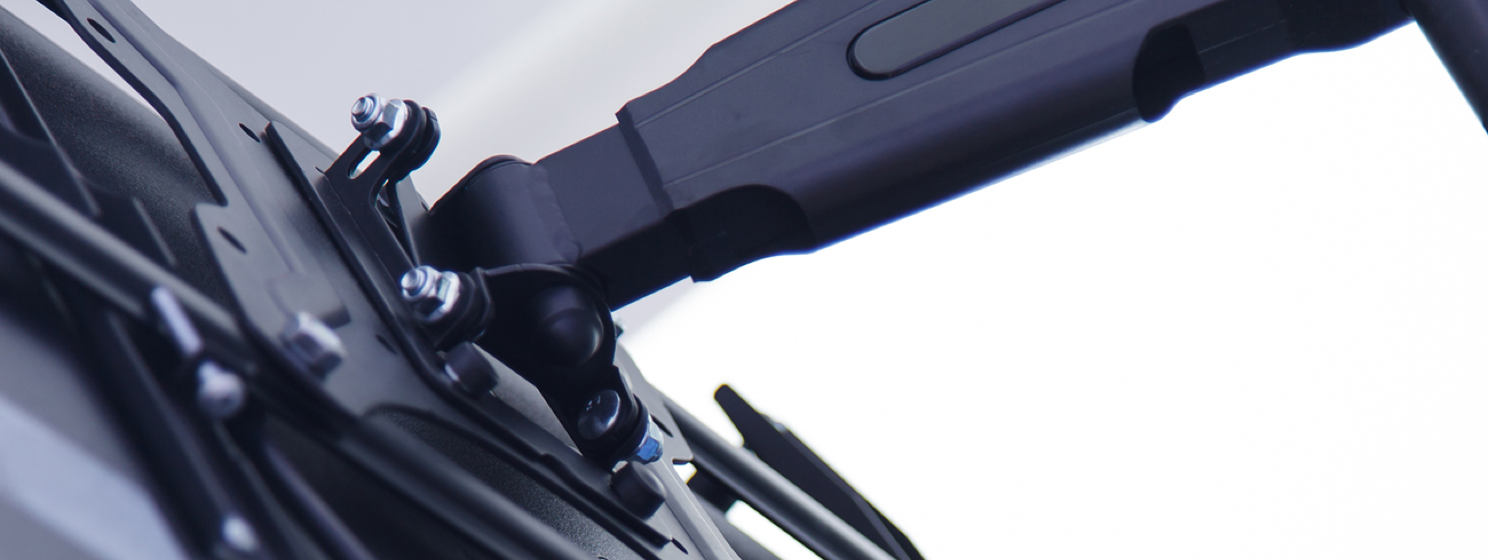

Een TV met draai- en kantelbare muurbeugel ophangen

Een televisie veilig en stevig vastzetten? Hang je TV op met een muurbeugel. Wij vertellen je alles over de type muurbeugels, hoe je de krachten op bevestigingspunten berekent en waar je op moet letten als je een draai- en kantelbare muurbeugel koopt. Zo monteer je die TV stevig aan een muur van bijvoorbeeld cellenbeton.
Home Een TV met draai- en kantelbare muurbeugel ophangen

De juiste muurbeugel kiezen

Muurbeugels heb je in drie verschillende soorten:

  • Vaste muurbeugel
  • Draaibare muurbeugel
  • Kantelbare muurbeugel

Gebruik je een vaste muurbeugel? Check dan deze Tips & Tricks.

Waar moet je op letten bij de aanschaf van een tv-beugel?
Het is belangrijk dat je een beugel kiest die past bij de afmetingen en het gewicht van de televisie. Voor montage aan een massieve muur is het van belang dat je kiest voor een muurbeugel met een hoge steun zodat de krachten op de bevestigingspunten goed verdeeld worden. Dit is extra belangrijk bij een draai- en kantelbare muurbeugel. Heb je te maken met een holle wand? Lees dan deze Tips & Tricks.



Krachtenberekening op de bevestigingspunten

Bij een draai- en kantelbare muurbeugel is er sprake van een hefboomeffect wanneer je de TV van de muur trekt. Hierbij nemen de krachten op de bevestigingspunten enorm toe met het risico dat de holle wand de constructie niet kan dragen. Gelukkig bereken je met deze formule zelf eenvoudig de krachten die op de bevestigingspunten komen. Hoe je de formule gebruikt zie je in dit voorbeeld.

Gewicht TV + muurbeugel    20 kg
Lengte zwenkarm                  30 cm
Hoogte muursteun*               20 cm

* van het bovenste bevestigingspunt tot onder aan de steun

TipTip!

De ideale hoogte van de TV geeft het meeste kijkplezier. Zorg ervoor dat het beeldscherm ⅓  van de bovenkant gelijk is aan je ooghoogte. De overige ⅔ van het scherm bevinden zich onder de kijkhoogte van de ogen. Doorgaans komt het beeldscherm dan lager te hangen dan gedacht.

De formule

Zet de muurbeugel aan de bovenzijde vast met twee Alligator pluggen. Doe dit ook aan de onderzijde van de muurbeugel. Zo wordt de trekkende kracht over deze pluggen verdeeld. De bevestigingspunten aan de onderzijde leveren echter een minder grote bijdrage aan de krachtenverdeling en laten we daarom achterwege bij de berekening.

De Alligator plug met flens AF8 is getest in cellenbeton G4. Kijk voor andere bouwmaterialen bij de Alligator AF8. De gemiddelde uittrekwaarde bij vijf testen in cellenbeton - waarbij de plug uit de muur werd getrokken - is 134 kg. In dit rekenvoorbeeld is de totale trekkende kracht verdeeld over twee bevestigingspunten: 15 kilo. De montage is dus veilig. Ook wanneer we rekening houden met de industriële standaard van ¼ van de maximaal gemiddelde uittrekwaarde.

Leunt er iemand op de TV? Bijvoorbeeld tijdens het schoonmaken. Dan komen er extra krachten op de bevestigingspunten. Bij een extra kracht van 20 kg verandert het gewicht van de TV in ons voorbeeld van 20 kg in 40 kg. In dit geval wordt de nieuwe totale trekkende kracht verdeeld over twee bevestigingspunten 30 kg. Ook dit is een waarde waarbij de TV veilig aan de muurbeugel gemonteerd zit.

TipTip!

Lees altijd de aanwijzingen in de montage instructie van de muurbeugel leverancier naast de door ons aangegeven adviezen.

Zware televisie
Wanneer in jouw situatie de krachten die op de bevestigingspunten te groot zijn kun je de volgende factoren aanpassen:

  • Kies een muurbeugel met een kortere zwenkarm;
  • Kies een TV steun met een grotere hoogte zodat de krachten beter verdeeld worden;
  • Kies een brede TV steun zodat de krachten over meerdere bevestigingspunten worden verdeeld;
  • Kies een lichtere TV
Play
Video

TV met draai- en kantelbare muurbeugel - massieve muur

Benodigdheden

Ben je er uit? Dan heb je dit in elk geval nodig:

  • Geschikte muurbeugel
  • 4x Toggler Alligator plug met flens AF8
  • 4x ø 6,0 mm x 60 mm voldraadschroeven
  • 4x Ringen ø 6 mm
  • Boor ø 8 mm
  • Boormachine
  • Hamer
  • Rolcentimeter
  • Waterpas
  • Potlood
  • Schroevendraaier met kruiskop en platte kop
